製造現場での"その課題"
微小振動
が原因かもしれません

資料ダウンロードはこちら

製造現場で
こんなお困りごとは
ありませんか?

外観検査の品質

外観検査の精度
安定しない…

歩留まり改善

歩留り改善
ヒントが見つからない…

生産設備の問題点

生産設備の問題点
特定できない…

導入する設備の最適な設置場所

導入する設備の
最適な設置場所
決められない…

製造現場での"その課題"、
微小な"振動"
原因かもしれません

日常では気づかない
微小な”振動”が
生産や検査などに影響を
及ぼしていることがあります。

Case01:装置自身の振動影響

誤判定が時々発生

画像1

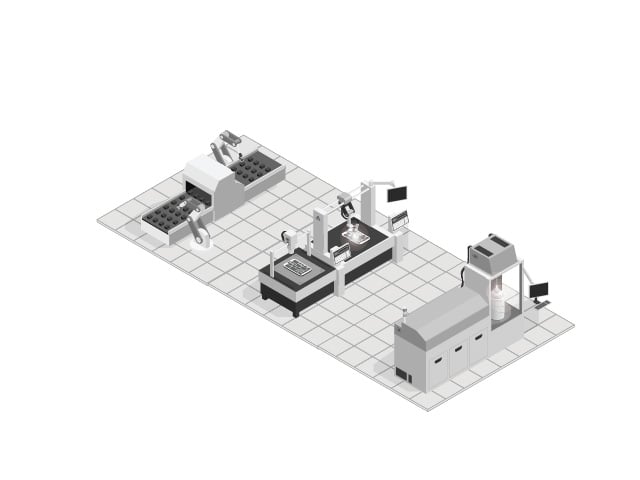

環境の振動により、検査の精度が低下。発生源特定のため、振動計測を実施。

画像1

装置の周辺からは、問題となるような振動は検出されず。

画像1

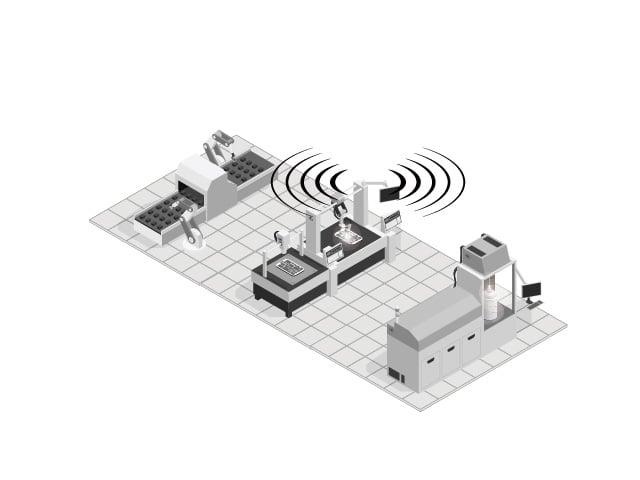

装置自体に発生源があると推測。装置可動部から発生する振動を順番に計測。

画像1

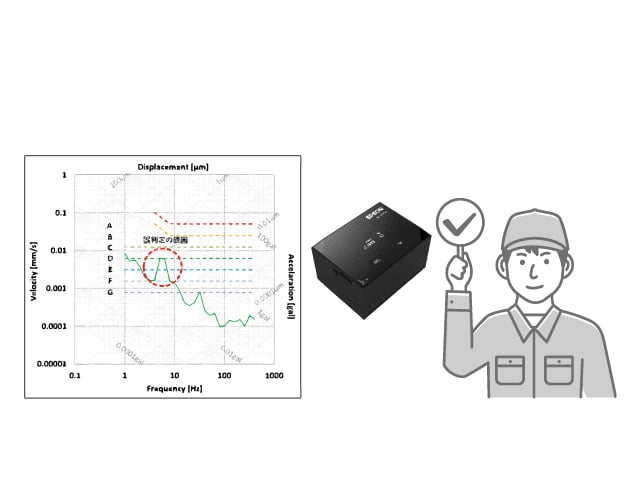

検査精度に影響する振動の発生源が見つかり、 根本対策を実施。その結果、検査精度が回復。

振動源:装置自身(搬送用電動アクチェータ)の励磁振動
原因となった振動の周波数:26Hz

Case02:周辺装置の振動影響

画像1

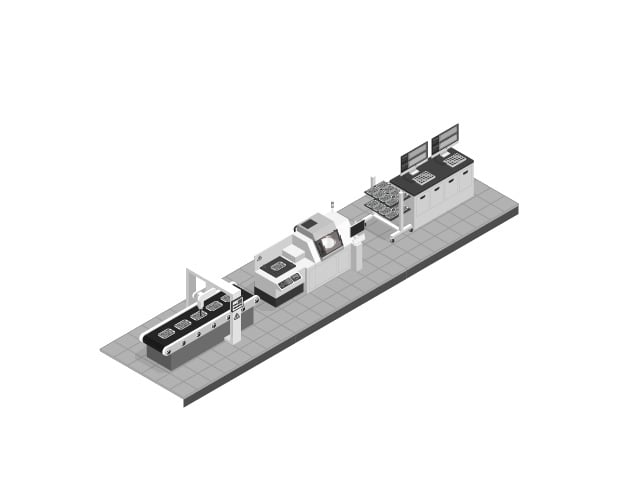

製造ラインのレイアウトを変更したところ、ある装置だけ工程歩留りが低下。

画像1

設置環境の変化が原因と推測。振動形で環境計測を実施。

画像1

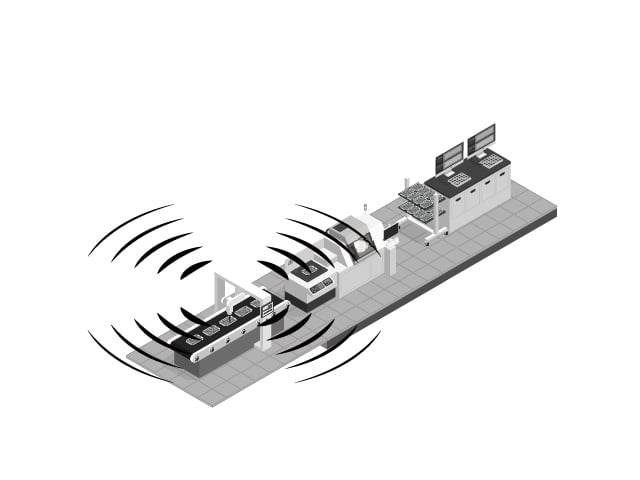

装置周辺の振動計測により、隣接装置された装置の振動が影響していることが判明。

画像1

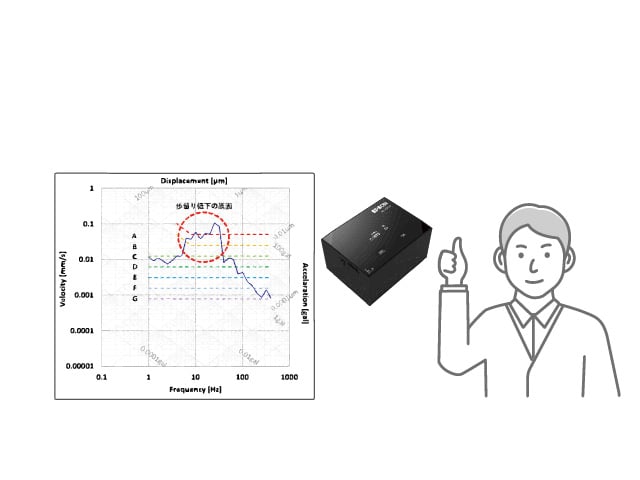

歩留り低下した装置に防振対策を実施。歩留りが回復。

振動源:周辺装置のコンプレッサ回転振動
原因となった振動の周波数:63Hz

Case03:製造フロアの床振動

画像1

新しい製造装置を導入することになったが、設置場所が適切か分からない。

画像1

高層フロアへ設置したいが、装置の設置条件を満たせるのか不安。振動計を使って事前に環境計測を実施。

画像1

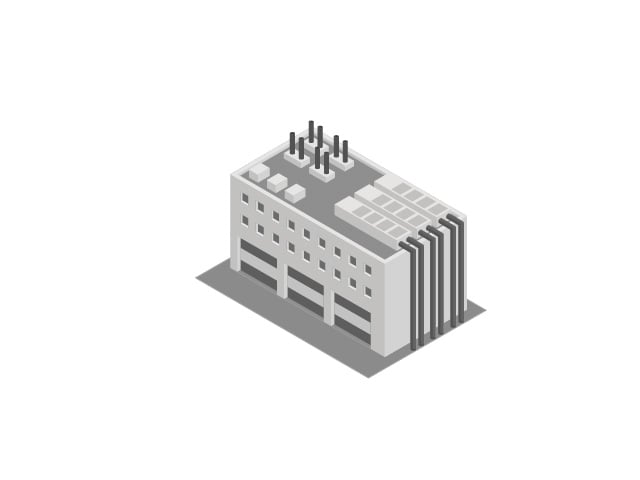

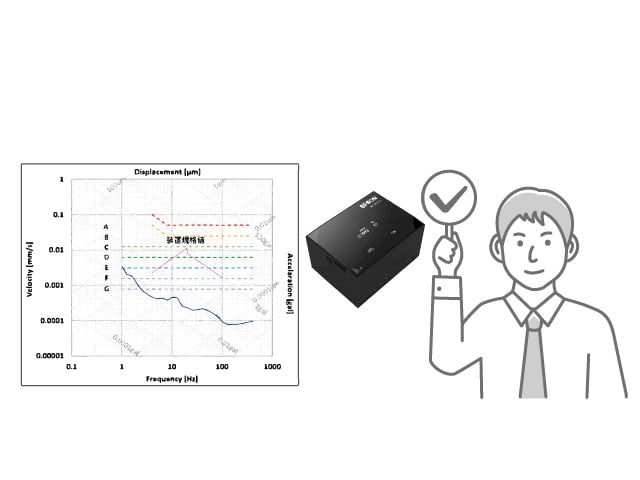

フロアごとの環境振動を計測し、装置の設置条件を満たしているか確認。

画像1

設置条件を満たせることを確認できたため、予定どおり装置を設置。その後、問題なく稼働。

床振動規格の例:周波数10(Hz)において振幅1.75(μm)など

日常では気づかない
微小な”振動”が
生産や検査などに影響を
及ぼしていることがあります。

振動計測で、
課題を"見える化"できます

製造現場の課題に対するキーワードは

「振動計測」、「分析」、「問題特定」

その製造トラブル「微細な振動」
が原因かもしれません

資料ダウンロードはこちら
日常では気づかない
『微小な振動への対応』
製造現場の課題を解決するかもしれません
スマート振動センサー"M-A750FB"がお役に立ちます。
いつでも、誰でも、
手軽に振動計測
M-A750_右_測定_CABLE有_Low
スマート振動センサー M-A750FB

エプソン独自の微細加工技術を用いた
水晶加速度センサー素子を内蔵。
誰でも、手軽に微小な振動を計測できる振動計です。

高精度な振動計測を行うときには、振動計測の専門業者に依頼をしているのではないかと思います。そのため、依頼作業が必要で、費用もかかり、振動解析の結果が出るまでの時間も必要という悩みがあったのではないでしょうか。
「スマート振動センサー M-A750FB」は手のひらサイズで、簡単にどこでも、これひとつで3軸方向の振動計測が可能です。業者に依頼せず、現場担当者自身で振動計測が可能になります。

スマート振動センサーM-A750FBをもっと知る
M-A750FBが
お役に立つ理由

自社で計測・分析

check

振動計測・分析の
専門家への依頼が不要
になります

微小振動の計測

check

日常では気づかない
低周波の微小振動(※1)
を計測できます

(※1)周波数特性
周波数帯域:DC~460(Hz)
トリパタイトグラフ範囲:1~406.37(Hz)

振動解析の人材育成

check

社内に
振動解析のエキスパート
を育成できます

こんな方におすすめです

M-A750FB
icon_check

外部の専門家に振動計測を依頼せずに、自社で簡単に計測・分析をしたい

icon_check

振動計測のエキスパートを社内で育成し、振動計測を自社で完結できるようにしたい

icon_check

担当者の感覚に頼っている設備の状況把握を、数値化・定量化して誰でもできるようにしたい

icon_check

振動が影響しているかもしれない製造課題があるが、調査方法に悩んでいる

icon_check

工事の影響範囲を事前に測定して、生産への影響を最小限にしたい

icon_check

設備設置時や課題発生時に床振動の影響を確認したい
